Tensorflow 介绍

• 由 Google 开发的端到端机器学习开源平台
• 可伸缩性 & 可延展性
• 分布式训练
• API 等级
  • 低层级 API: Tensorflow Core
  • 高层级 API: tf.contrib → Keras

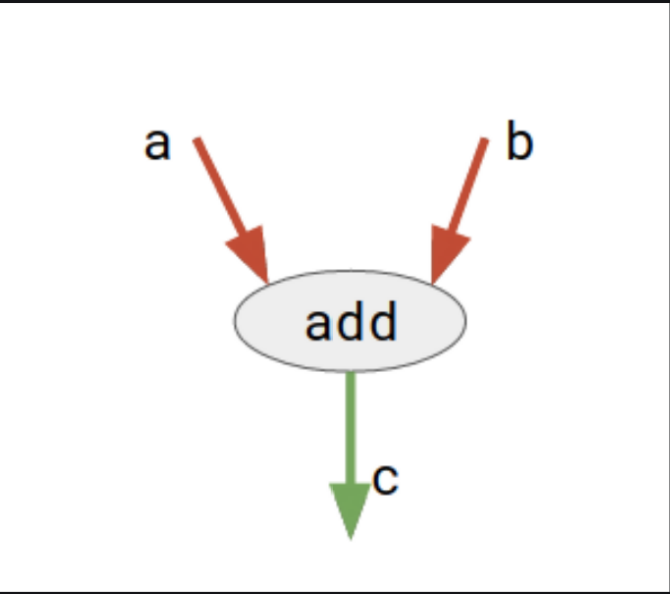

计算图

• Tensor(张量) 是 Tensorflow 中的主要单元。

• 结点表示运算符 (加减乘除、sigmoid、ReLU…)

• 边表示tensor

• 静态计算图 & 动态计算图

  • 静态计算图 (tf.Session → tf.function)

    在过去，Tensorflow 将计算图构建和 runtime 喂送资料的过程分开来，而这样的设计便是使用 tf.Session 来处理所有数据的流向。 然而，在 2.0 为了能更简化使用者介面，就是让 tf.Session 有如使用 python 一般直觉，那就是以 tf.function 取代。

  • 2.0 中默认采用动态计算图 Eager execution

    Eager Execution 无需先构建计算图，然后再在 tf.Session 里评估它。它允许用 python 语句控制模型的结构。 它拥有更加直观的界面，以及更自然的流程控制。

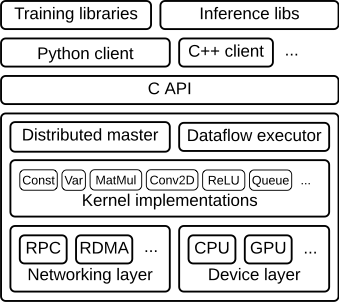

分层模块架构

Client

---

• 用户编写 TensorFlow 程序来构建计算图
• 支持多种编程语言 (优先支持 Python & C++)
  • Swig 依赖库：将 C++语言包装成可以支持多种编程语言
• Client 创建一个 session，将图定义为 tf.GraphDef，并以 protocal buffer 的形式传送至Distributed Master

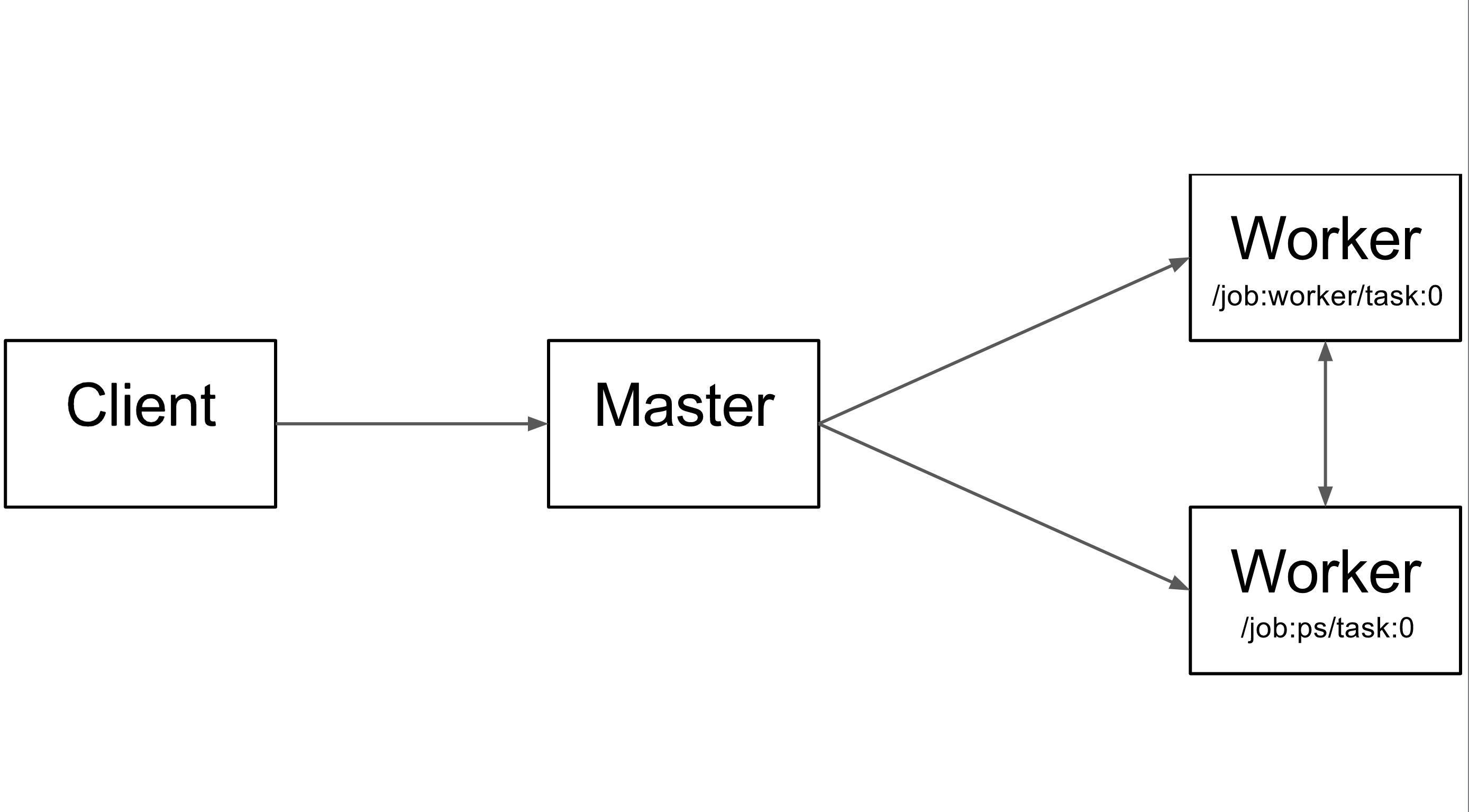

处理架构

• 一个 worker 表示一个计算任务(进程)
• “PS” 表示Parameter Server，作用为存储及更新模型中的参数。

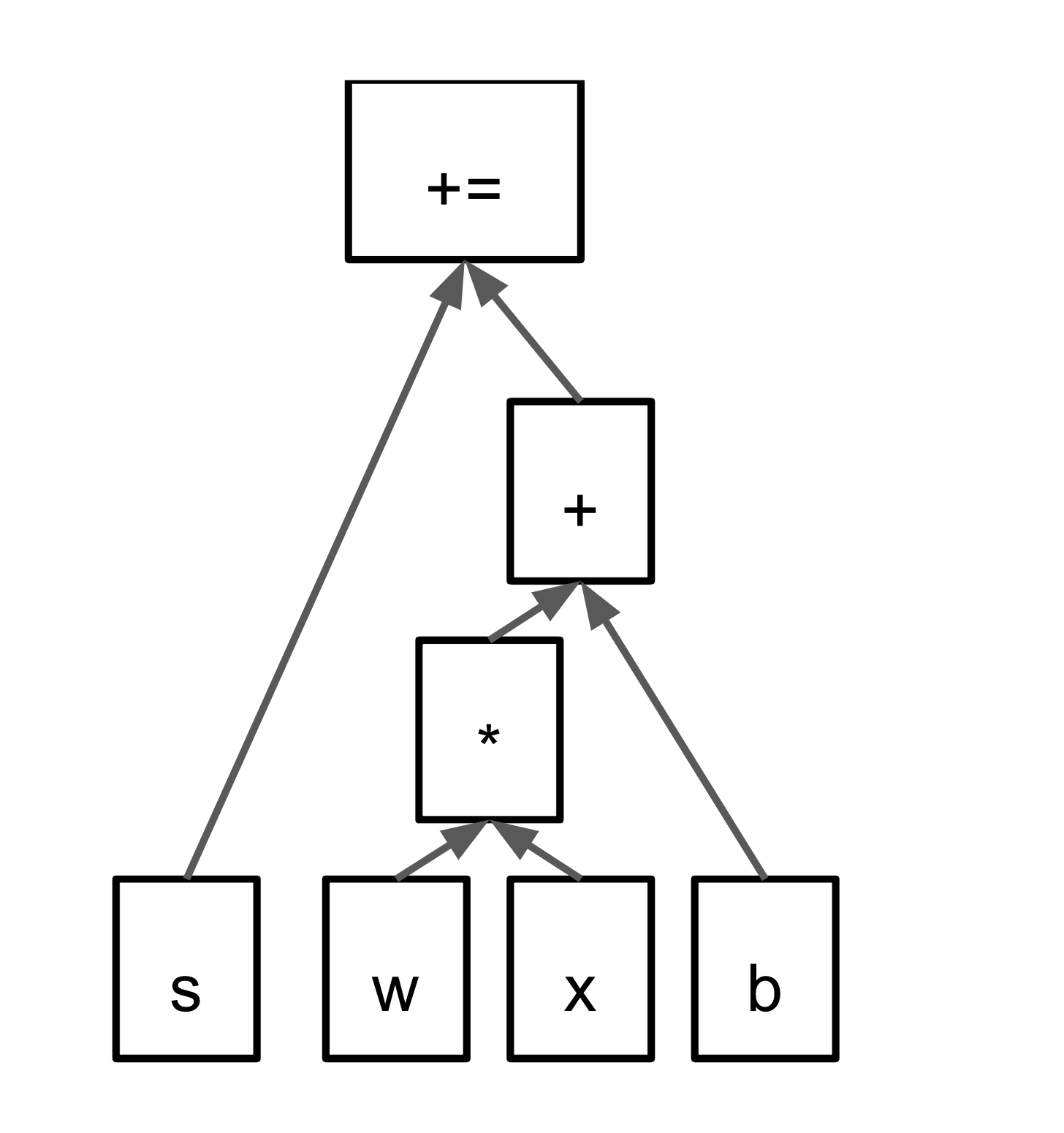

计算图 2

Distributed Master & Work Service

---

• 只有分布式 Tensorflow存在这两个模块
• 核心：图的分裂
• Distributed Master
  • 将计算图剪枝得到最小依赖子图
  • 再将子图分裂成多个Partition，分配在多个 worker 上。
  • Distributed Master 会在 worker 之间插入SEND和RECV结点。
• Work Services (一个 worker 当中有一个)
  • worker 中二次分裂 Partition

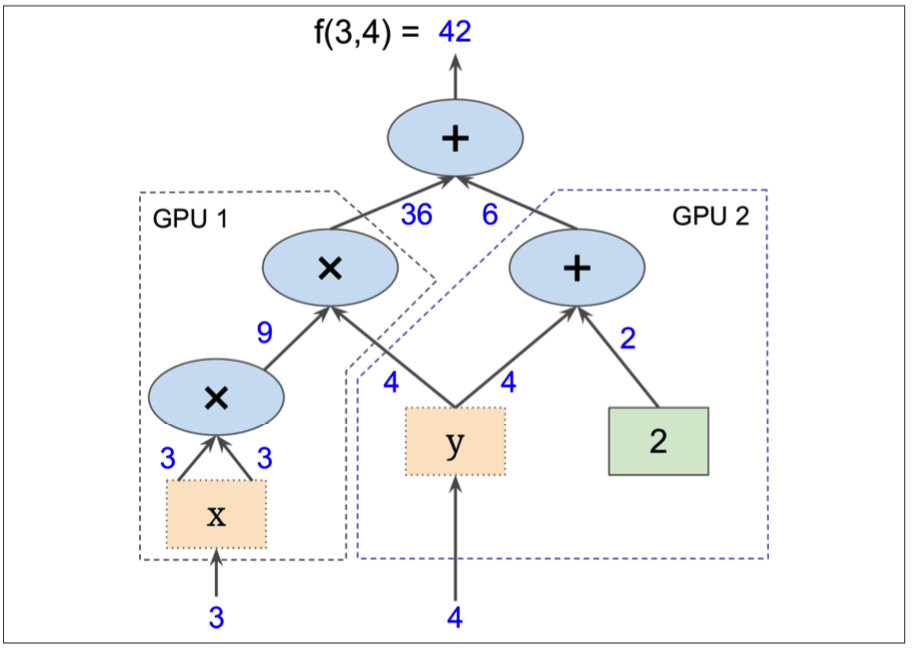

  • 根据**kernel implementations，**选择应该把每个 Partition 放在哪个最适合的硬件当中执行 计算图 with Work Service in each task (根据 kernel 层选择子图应放置到哪一个 hardware)
  • Work Service 会将 kernel operators 分发到多个本地设备，并在允许时并行运行 kernels
  • 设备之间通信：
    • CPU 和 GPU 之间：cudaMemcpyAsync() API
    • GPU 和 GPU 之间：peer-to-peer DMA
  • worker 之间通信：
    • gRPC over TCP
    • RDMA over Converged Ethernet

Dataflow Executor

---

• 执行优化过的数据流图

Kernel Implementations

---

• 包含超过 200 种的操作函数，包括：
  • 张量运算
  • 控制流
  • 状态管理
• 为不同设备进行相应地优化
• 使用的库：
  • cuDNN：更高效地使用 kernels
  • quantization：针对移动端提升运算效能
  • gemmlowp：低精度的矩阵库

Device Layer & Networking Layer

---

• Device layer 与各种不同的硬件沟通，如 CPU、GPU、TPU。
• Networking layer 使用不同网络协议去跟分布计算机交互。

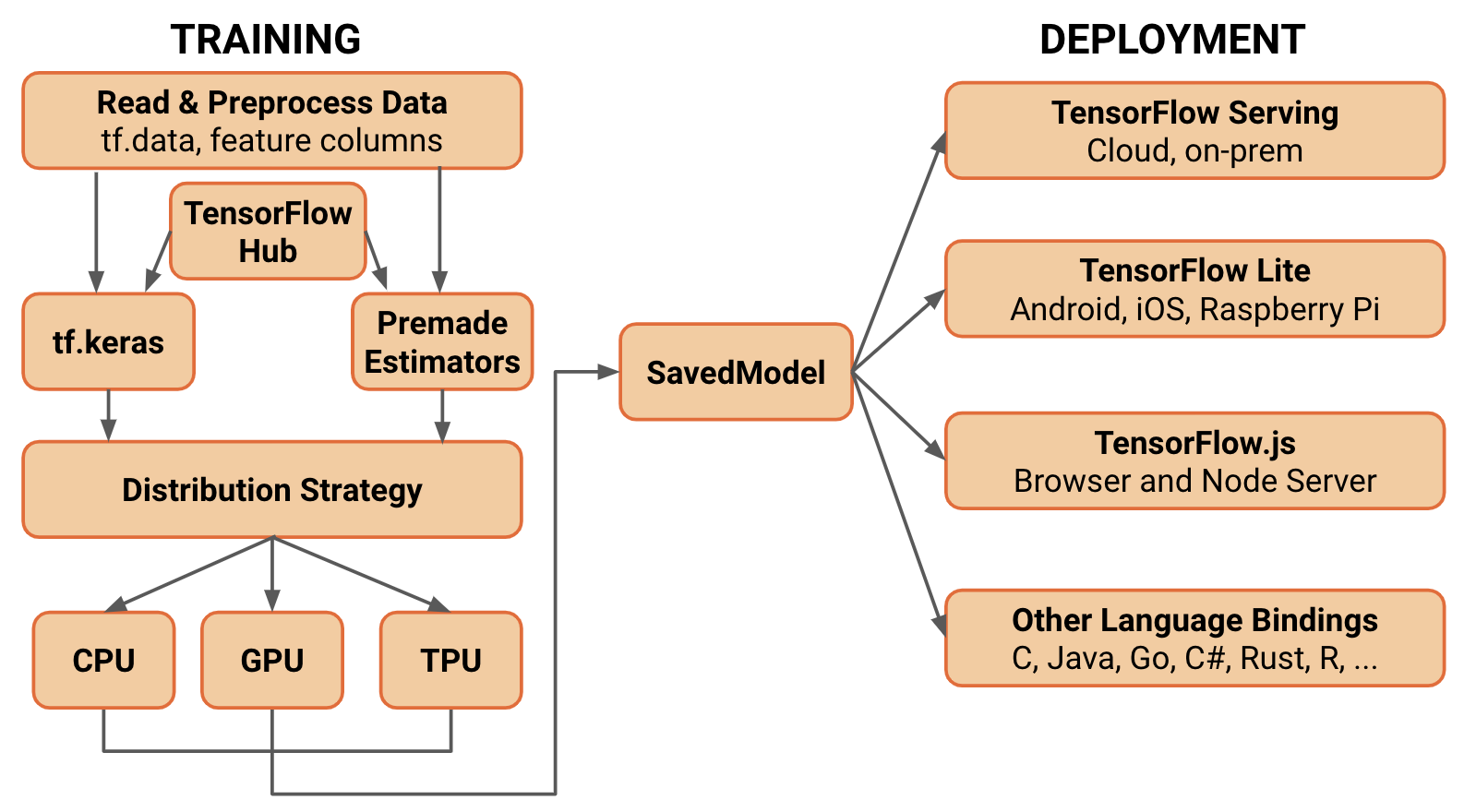

逻辑架构

逻辑架构

训练

• tf.data：加载训练用的原始数据
• tf.keras：构建、训练和验证模型
• Eager Execution：运行和调试
• Distribution Strategy：进行分布式训练
• SavedModel：保存导出的训练模型，并且将训练模型标准化输出

Extras

可视化

• TensorBoard 用于 TensorFlow 可视化

模型仓库

• TensorFlow Hub 用于保存训练好的 TensorFlow 模型，供推理或重新训练使用

Tensorflow 2.0

• 移除queue runners输入数据方式，改用tf.data
• 在过去 1.x 的时代，tf.Variable的状态是由 tf.Graph的 graph collection 来管理，而其生命周期则由 tf.Session管理。如今，在 2.0 graph collection 被移除掉后，tf.Variable会被当成一般 Python 物件处理。
